欧美乱妇高清无乱码在线观看 ,久久人人妻人人做人人爽,潮喷大喷水系列无码久久精品 ,欧美性性性性性色大片免费的

前言概述：

UN38.3認(rèn)證：航空運(yùn)輸條件鑒別報告書，全稱為：聯(lián)和國危險品運(yùn)輸實(shí)驗(yàn)和標(biāo)準(zhǔn)手冊第三部38.3款（針對鋰電池航空安全運(yùn)輸?shù)囊螅?，至今《?lián)和國危險品貨物運(yùn)輸試驗(yàn)和標(biāo)準(zhǔn)手冊》的第3部分38.3條款(UN38.3)Rev.6（2016）版本已經(jīng)發(fā)布實(shí)施。

為確保航空運(yùn)輸安全，并滿足客戶對含鋰電池貨物的運(yùn)輸需求，根據(jù)航協(xié)《危險物品規(guī)則》的相關(guān)規(guī)定，制定出可充電型鋰電池操作規(guī)范,即UN38.3（UNDOT）的測試。根據(jù)民航規(guī)章要求，航空公司和機(jī)場貨物收運(yùn)部門應(yīng)對鋰電池進(jìn)行運(yùn)輸文件審查，zui重要的是每種型號的鋰電池UN38.3安全檢測報告。即要求鋰電池運(yùn)輸前，必須要通過高度模擬、高低溫循環(huán)、振動試驗(yàn)、沖擊試驗(yàn)、 55℃外短路、撞擊試驗(yàn)、過充電試驗(yàn)、強(qiáng)制放電試驗(yàn)，才能保證鋰電池運(yùn)輸安全。如果鋰電池與設(shè)備沒有安裝在一起，并且每個包裝件內(nèi)裝有超過24個電池芯或12個電池，則還須通過1.2米自由跌落試驗(yàn)。

概括如下：

T.1 高度模擬試驗(yàn)

T.2 熱循環(huán)測試

T.3 振動試驗(yàn)

T.4 碰撞試驗(yàn)

T.5 外短路試驗(yàn)

T.6 沖擊試驗(yàn)

T.7 過充電試驗(yàn)

T.8 強(qiáng)制放電試驗(yàn)

T.9 1.2米跌落測試

鋰電池UN38.3報告可由民航的第三方檢測機(jī)構(gòu)，也可由具備檢測能力的電池生產(chǎn)廠家提供。如不能提供此項(xiàng)檢測報告，民航將禁止鋰電池進(jìn)行航空運(yùn)輸。

1、檢測目的

規(guī)范《關(guān)于危險品貨物運(yùn)輸建議書》第五修訂版第38.3節(jié)檢測項(xiàng)目的操作，確保測試準(zhǔn)確性及安全性。

2 、適用范圍

本規(guī)程適用于在產(chǎn)品中作電源使用的原電池、二次電池，電芯以及電池組的(測試目的、測試方法及判定標(biāo)準(zhǔn))。

3 、參考技術(shù)規(guī)范

《關(guān)于危險品貨物運(yùn)輸建議書》第6修訂版第38.3節(jié)

4、檢測環(huán)境

溫度：20±5℃； 濕度：45％RH～75％RH； 大氣壓力：86kpa～106 kpa。

5、適用于UN38.3的產(chǎn)品列表

1)各種鉛酸蓄電池（如汽車啟動用鉛酸蓄電池、固定型鉛酸蓄電池、小型閥控密封鉛酸蓄電池等）；

2)各種動力二次電池（如動力車用電池、電動道路車車用電池、電動工具用電池、混合動力車用電池等）；

3)所有平衡車電池；

4)各種手機(jī)電池（如鋰離子電池、鋰聚合物電池、鎳氫電池等）；

5)各種小型二次電池（如筆記本電腦電池、數(shù)碼相機(jī)電池、攝像機(jī)電池、各種圓柱型電池、無線通訊電池、便攜式DVD電池、CD和MP3播放器電池等）；

6)各種一次電池（如堿性鋅錳電池、鋰錳電池等）。

6、檢測方法和步驟

6.1  準(zhǔn)備樣品，按下表的要求準(zhǔn)備（根據(jù)電池類型確定樣品數(shù)量及各測試項(xiàng)目需求的電池狀態(tài)）

不同類型電池需做的測試項(xiàng)目和送檢數(shù)量表（表1）

備注:

1、大電池：鋰金屬或鋰離子電池，毛重＞ 12Kg。

2、小電池：鋰金屬或鋰離子電池，毛重≤ 12Kg。

3、*個交替充電放電周期：指按制造商要求的條件進(jìn)行充放電一個循環(huán)。

4、un：沒有進(jìn)行放電的樣品。

5、dis:用制造商要求的標(biāo)準(zhǔn)放電電流給樣品*放電。

6、ch-1：指按制造商要求的條件進(jìn)行一個充放電循環(huán)后再*充電。

7、dis-1：指按制造商要求的條件進(jìn)行一個充放電循環(huán)后再*放電。

8、ch-50：指按制造商要求的條件進(jìn)行50個充放電循環(huán)后再*充電。

9、dis-50：指按制造商要求的條件進(jìn)行50個充放電循環(huán)后再*放電。

10、50％：指按制造商要求的條件進(jìn)行一個充放電循環(huán)后，再充電至容量設(shè)計值的50％。

11、沒有安裝過充保護(hù)裝置的電池，如果其zui終是組裝在集成電池，且集成電池能夠提供過充保護(hù)，那么該電池不需要進(jìn)行過充電試驗(yàn)。

12、集成電池在滿電狀態(tài)下，如果鋰含量不超過500g或者瓦時不超過6200Wh，其組成電池或電芯通過UN38.3全項(xiàng)目，則集成電池只需做test 3,4,5,7(針對過充電池)

13、集成電池在滿電狀態(tài)下，鋰含量超過500g或者瓦時超過6200Wh的鋰電池，如果其組成電池或電芯通過UN38.3 全項(xiàng)目，并且集成電池裝配有可以預(yù)防短路，過充，電池組之間過熱或過量充電的控制系統(tǒng)，則集成電池可以不做UN38.3。

6.2  按項(xiàng)目順序要求進(jìn)行下面T1-T8的測試項(xiàng)目：T1-T5按順序進(jìn)行，T6、T8必須使用未做過任何試驗(yàn)的樣品，T7可以T1-T5試驗(yàn)中未損壞的樣品進(jìn)行。

6.3  測試項(xiàng)目目的、方法及判定標(biāo)準(zhǔn)。

6.3.1 檢測項(xiàng)目：T1高度模擬

6.3.1.1 檢測目的：模擬低氣壓條件下的航空運(yùn)輸，驗(yàn)證電池可靠性能。

6.3.1.2 檢測方法：

a.按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.用萬用表測量樣品開路電壓，并記錄開路電壓值。

c.用電子稱稱樣品的質(zhì)量，并記錄質(zhì)量值。

d.將電池放入鋰電池高空低氣壓模擬試驗(yàn)箱，并按測試要求調(diào)節(jié)到相應(yīng)的溫度與氣壓值（溫度20±5℃、大氣壓力＜11.6Kpa)，待氣壓值穩(wěn)定后用秒表開始記時，6H后將樣品拿出。

注：設(shè)定時，因試驗(yàn)箱上表頭為真空表，需要進(jìn)行如下?lián)Q算。

換算公式：①先將要求值11.6Kpa換算成Mpa(11.6Kpa =11.6Kpa÷1000=0.0116Mpa)

②再用標(biāo)準(zhǔn)大氣值0.1Mpa-0.0116Mpa=0.0884Mpa

即，調(diào)整試驗(yàn)箱時，讓真空表的指針指在0.0884Mpa，就相當(dāng)于試驗(yàn)箱內(nèi)的壓力為11.6KPa。

e.測量開路電壓與質(zhì)量，并記錄。

f.檢查產(chǎn)品外觀。

6.3.1.3 判定標(biāo)準(zhǔn):

a.樣品外觀應(yīng)無漏液、冒煙、分解、破裂以及著火現(xiàn)象。

b.樣品前后質(zhì)量損失率≤0.1％。計算方法：樣品質(zhì)量損失率（％）＝（測試前樣品的質(zhì)量-測試后樣品的質(zhì)量）÷測試前樣品的質(zhì)量×100％ 。

c.測試前后樣品的開路電壓比值≥90％。計算方法：開路電壓前后比值（％）＝測試后樣品的開路電壓÷測試前樣品的開路電壓×100％。

d.對于*放電的樣品不需要對開路電壓進(jìn)行判定。

6.3.1.4 檢測儀器：

6.3.2 檢測項(xiàng)目：T2熱循環(huán)測試

6.3.2.1 檢測目的：驗(yàn)證電池和電芯在極速且的溫度變化條件下的密封性和內(nèi)部的線路連接性。

6.3.2.2 檢測方法：

a. 按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.用萬用表測量樣品開路電壓，并記錄開路電壓值。

c.用電子稱稱樣品的質(zhì)量，并記錄質(zhì)量值。

d.將樣品放入冷熱沖擊箱，并按如下步驟設(shè)置儀器并對樣品進(jìn)行測試：

●將電芯或電池在溫度為75±2℃的條件下貯存6h,大電池應(yīng)貯存12h。

●然后在30分鐘內(nèi)降溫到-40±2℃，并在此溫度條件下貯存6h，大電池應(yīng)貯存12h。

●重復(fù)操作步驟10次。

●將電池或電芯取出并在環(huán)境溫度為20±5℃的條件下放置24h。

e.測量開路電壓與質(zhì)量，并記錄。

f.檢查產(chǎn)品外觀。

6.3.2.3 判定標(biāo)準(zhǔn):

a.樣品外觀應(yīng)無漏液、冒煙、分解、破裂以及著火現(xiàn)象。

b.樣品前后質(zhì)量損失≤0.1％。計算方法：樣品質(zhì)量損失（％）＝（測試前樣品的質(zhì)量-測試后樣品的質(zhì)量）÷測試前樣品的質(zhì)量×100％ 。

c.測試前后樣品的開路電壓比值≥90％。計算方法：開路電壓前后比值（％）＝測試后樣品的開路電壓÷測試前樣品的開路電壓×100％。

d.對于*放電的樣品不需要對開路電壓進(jìn)行判定。

6.3.2.4 檢測儀器：

6.3.3 檢測項(xiàng)目：T3振動

6.3.3.1 檢測目的：模擬在運(yùn)輸過程中的振動。

6.3.3.2 檢測方法：

a.按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.用萬用表測量樣品開路電壓，并記錄開路電壓值。

c.用電子稱稱樣品的質(zhì)量，并記錄質(zhì)量值。

d.將樣品用夾具牢固地安裝在振動臺的測試平臺上,并按照如下測試條件設(shè)置振動臺的測試參數(shù)：

●振動波形：正弦波。

●振動頻率：頻率從7赫茲上升到200赫茲，然后再回到7赫茲，每一個掃頻過程約為15分鐘。這一振動過程須對三個互相垂直的電池安裝方位的每一個軸向都重復(fù)進(jìn)行12次，總共為時3小時。其中一個振動方向必須與端面垂直。

●對數(shù)掃頻為：從7HZ開始保持1gn的zui大加速度直至頻率達(dá)到期18HZ，然后將振幅保持在0.8mm（總偏移1.6mm）并增加頻率直至zui大加速度達(dá)8gn(頻率約為50HZ)。將zui大加速度保持在8gn 直至頻率增加到200HZ。

e.測量開路電壓與質(zhì)量，并記錄。

f.檢查產(chǎn)品外觀。

6.3.3.3 判定標(biāo)準(zhǔn):

a.樣品外觀應(yīng)無漏液、冒煙、分解、破裂以及著火現(xiàn)象。

b.樣品前后質(zhì)量損失≤0.1％。計算方法：樣品質(zhì)量損失（％）＝（測試前樣品的質(zhì)量-測試后

樣品的質(zhì)量）÷測試前樣品的質(zhì)量×100％ 。

c.測試前后樣品的開路電壓比值≥90％。計算方法：開路電壓前后比值（％）＝測試后樣品的

開路電壓÷測試前樣品的開路電壓×100％。

d.對于*放電的樣品不需要對開路電壓進(jìn)行判定。

6.3.3.4 檢測儀器：

6.3.4 檢測項(xiàng)目：T4碰撞

6.3.4.1 檢測目的：模擬在運(yùn)輸過程中可能發(fā)生的撞擊

6.3.4.2 檢測方法：

a.按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.用萬用表測量樣品開路電壓，并記錄開路電壓值。

c.用電子稱稱樣品的質(zhì)量，并記錄質(zhì)量值。

d.將樣品用夾具牢固地安裝在機(jī)械沖擊試驗(yàn)機(jī)的測試平臺上,并按如下測試條件設(shè)置測試參數(shù)。

●沖擊波形:半正弦波；

●小電池超過4.48Kg,峰值加速度會小于150gn；

●大電池超過12Kg，峰值加速度會小于50gn；

●每個小電池須經(jīng)受zui大加速度150gn和脈沖持續(xù)時間6毫秒的半正弦波沖擊，樣品每個面必須經(jīng)受三次沖擊，6個面，總共18次；

●對于大型電池必須經(jīng)受zui大加速度50gn和脈沖持續(xù)時間為11毫秒的半正弦波沖擊，樣品每個面必須經(jīng)受三次沖擊，6個面，總共18次；

e.測量開路電壓與質(zhì)量，并記錄。

f.檢查產(chǎn)品外觀。

6.3.4.2 判定標(biāo)準(zhǔn)：

a.樣品外觀應(yīng)無漏液、冒煙、分解、破裂以及著火現(xiàn)象。

b.樣品前后質(zhì)量損失≤0.1％。計算方法：樣品質(zhì)量損失（％）＝（測試前樣品的質(zhì)量-測試后樣品的質(zhì)量）÷測試前樣品的質(zhì)量×100％ 。

c.測試前后樣品的開路電壓比值≥90％。計算方法：開路電壓前后比值（％）＝測試后樣品的開路電壓÷測試前樣品的開路電壓×100％。

d.對于*放電的樣品不需要對開路電壓進(jìn)行判定。

6.3.4.4 檢測儀器：

6.3.5 檢測項(xiàng)目：T5外部短路

6.3.5.1 檢測目的：模擬外部短路

6.3.5.2 檢測方法：

a.按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.打開恒溫恒濕箱，將溫度設(shè)定到57℃當(dāng)箱內(nèi)的實(shí)際溫度達(dá)到設(shè)定值并穩(wěn)定后進(jìn)行下一步。

c.將熱電偶貼于樣品表面，放入高溫老化試驗(yàn)箱，并通過熱電偶監(jiān)控樣品表面溫度。

d.當(dāng)樣品表面溫度達(dá)到57℃±4℃時（外電阻＜0.1Ω條件下短路），用阻值小于0.1歐姆的導(dǎo)線短路樣品正負(fù)極，短路狀態(tài)應(yīng)該在樣品表面溫度返回到57℃±4℃后，至少再持續(xù)1h以上。

f.試驗(yàn)后的樣品再觀察6h結(jié)束試驗(yàn)。

6.3.5.3  判定標(biāo)準(zhǔn)：

a.測試過程中樣品表面溫度不超過170℃。

b.測試完成后樣品應(yīng)無分解、破裂和著火現(xiàn)象發(fā)生。

6.3.5.4  檢測儀器：

6.3.6 檢測項(xiàng)目：T6沖擊

6.3.6.1 檢測目的：模擬樣品遭受沖擊

6.3.6.2 檢測方法：

a.按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.調(diào)節(jié)重物沖擊試驗(yàn)機(jī)到?jīng)_擊的高度：61±2.5cm。

c.將熱電偶貼于樣品表面（熱電偶應(yīng)貼在盡可能靠近樣品中心，而且不會被重錘沖擊到低位置，再把樣品放在重物沖擊沖擊底板上。

d.將直徑為15.8mm的鐵棒橫放在樣品的中心，不同形狀的電池的擺放方式參照下圖。

e.選用質(zhì)量為9.1kg的重錘，從61±2.5cm的高度沖擊樣品。

f.對于圓柱形或棱柱形樣品沖擊時樣品的縱軸與沖擊底板平行，并與橫放在樣品中心的直徑為15.8mm的鐵棒表面縱軸垂直. 棱柱形電池還必須繞縱軸轉(zhuǎn)動90度以便其寬側(cè)面和窄側(cè)面都經(jīng)受撞擊。每一試樣只經(jīng)受一次撞擊。每次撞擊都使用不同的試樣。鈕扣形樣品受撞擊時，試樣的平面應(yīng)與沖擊底板表面平行并且直徑15.8毫米的表面橫放在其中心。

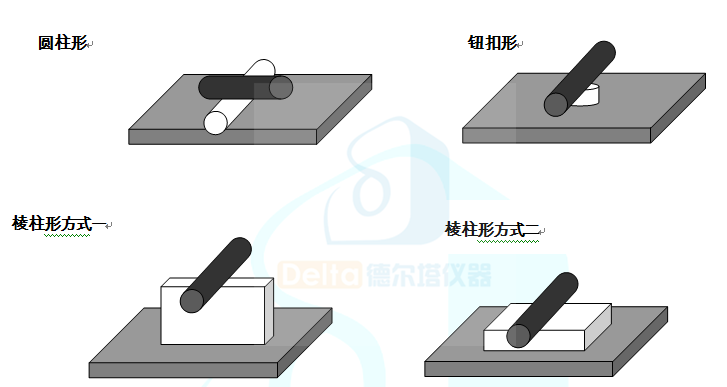

不同類型樣品沖擊面與擺放如下圖所示：

6.3.6.3 判定標(biāo)準(zhǔn)：

a.樣品表面zui高溫度應(yīng)不超過170℃。

b.試驗(yàn)結(jié)束6小時之內(nèi)，樣品應(yīng)無分解和著火現(xiàn)象。

6.3.6.4 檢測儀器：

6.3.7 檢測項(xiàng)目：T7過充

6.3.7.1 檢測目的：評估可充電池在過充電條件的安全性能。

6.3.7.2 檢測方法：

a.按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.準(zhǔn)備直流電源并將充電電流調(diào)節(jié)到制造商推薦的zui大連續(xù)充電電流的兩倍，充電電壓按照如下規(guī)則設(shè)置：

● 制造商建議的充電電壓不大于18V時，試驗(yàn)的zui小電壓應(yīng)是電流組zui大充電電壓的兩倍或22伏特兩者中的較小者。

● 制造商建議的充電電壓大于18V時，測試的zui小電壓應(yīng)該為1.2倍的制造商標(biāo)定的zui大充電電壓。

c.試驗(yàn)在環(huán)境溫度20℃±5℃在進(jìn)行,持續(xù)試驗(yàn)24小時。

6.3.7.3 判定標(biāo)準(zhǔn)：試驗(yàn)樣品在試驗(yàn)中和試驗(yàn)后7天內(nèi)，應(yīng)無分解和著火現(xiàn)象。

6.3.7.4 檢測儀器：

6.3.8 檢測項(xiàng)目：T8強(qiáng)制放電

6.3.8.1 檢測目的：評估原電池或可充電電池承受強(qiáng)制放電狀況的能力。

6.3.8.2 檢測方法：

a.按照表1中要求，準(zhǔn)備相應(yīng)數(shù)量的樣品，并對樣品進(jìn)行規(guī)定狀態(tài)的充放電處理。

b.在環(huán)境溫度下，設(shè)置直流穩(wěn)壓電源的輸出電壓為12V。

c.然后把樣品、直流電源及一個適當(dāng)大小的電阻串聯(lián)，以初始電流值為制造商給定的zui大放電電流給樣品放電。

注：電阻阻值的大小用12V的電壓除以初始測試電流得出，并在測試開始瞬間通過調(diào)節(jié)阻值大小來限制初始電流。

d.測試時間（小時）等于樣品的標(biāo)稱容量除以起始測試電流（安培）得出。

e.測試后再持續(xù)觀察樣品7天。

6.3.8.3 判定標(biāo)準(zhǔn)：試驗(yàn)樣品在試驗(yàn)中和試驗(yàn)后7天內(nèi)，應(yīng)無分解和著火現(xiàn)象。

6.3.8.4 檢測儀器：

6.3.9 檢測項(xiàng)目：T.9 1.2m跌落測試

6.3.9.1 檢測目的：如果鋰電池與設(shè)備沒有安裝在一起，并且每個包裝件內(nèi)裝有超過24個電池芯或12個電池，鋰電池則還須通過1.2米掉落試驗(yàn)。

6.3.9.2 檢測方法：包裝好的鋰電池在20±5℃條件下，從1200mm（電池zui低點(diǎn)）跌落至18-20mm厚的硬木板上（木板鋪在水泥地面上），從X、Y、Z正負(fù)六個方向，每個方向跌落1次。

6.3.9.3 判定標(biāo)準(zhǔn)：試驗(yàn)樣品在試驗(yàn)中和試驗(yàn)后應(yīng)無滲漏、無解體、無燃燒、無爆炸、無破損現(xiàn)象。

6.3.9.4 檢測儀器：

6.4 注意事項(xiàng)

6.4.1 對于需判定質(zhì)量的要求，如質(zhì)量損失不超過下表所列的數(shù)值，應(yīng)判定無質(zhì)量損失。

質(zhì)量損失限值

6.4.2 測試時需使用本指導(dǎo)書所列明的測試設(shè)備。

6.4.3 充放電測試時需確認(rèn)樣品和測試線/夾具的連接方式安全、可靠（不會短路和松脫）。

6.4.4 判定測試合格標(biāo)準(zhǔn)

01在試驗(yàn)T.1至T.6中，沒有發(fā)生解體或起火 。

02在試驗(yàn)T.1、T.2和T.5中，流出物不是毒性、易燃或腐蝕性物質(zhì)。

03目視觀察沒有看到排氣或滲漏。

04沒有發(fā)生導(dǎo)致重量損失超過表38.3.4.7.1所示者的排氣或滲漏。

05 在試驗(yàn)T.3和T.6中，流出物不是毒性或腐蝕性物質(zhì)。

資料編制：東莞市高升電子精密科技有限公司
